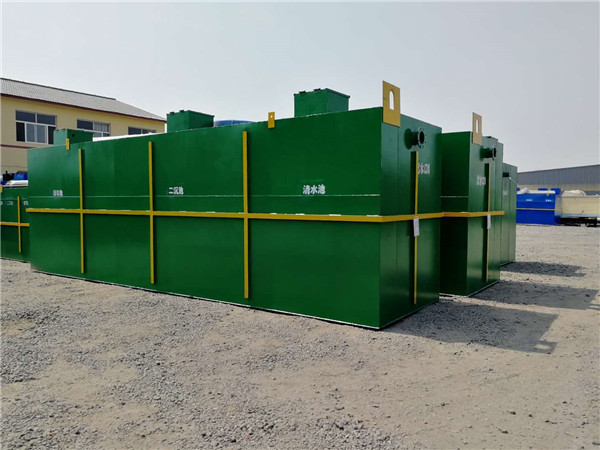

一体化中水回用系统
-
一体化中水回用系统
- 销售热线 156-5028-2386
- 售后服务 133-7108-1766
- 公司传真 0536-2201118
- 微信客服
详细描述
一、设计概况
1、工程名称:一体化中水回用系统;
2、设计规模:设计处理能力为20m³/d的生活污水;
3 、设计内容:工艺、设备选型等;
4、设计范围:从化粪池终端出口到大菠萝网站入口系统出水口;
5、从化粪池开始到大菠萝网站入口设备的排放口为止;
6、大菠萝网站入口工程的碳钢结构,设备的施工、安装、调试等工作;
7、大菠萝网站入口工程的工艺流程,工艺设备的结构布置等工作
二、设计依据
1、《中华人民共和国环境保护法》;
2、《室外排水设计规范》(GB50014-2006.2016版);
3、《给水排水工程构筑物结构设计规范》(GB50069-2002);
4、《城市污水再生利用城市杂用水水质》(GB/T18920-2002)中绿化出水标准;
5、《给水排水管道工程施工及验收规范》(GB50268-2008);
6、《通用用电设备配电设计规范》(GB50055-2011)
7、《电力装置的继电保护和自动装置设计规范》(GBT50062-2008)
8、现行有关设计规程、规范及业主提供的相关材料。
三、设计原则
1、认真执行国家经济建设方针、政策和国家现行执行的技术标准、规范、遵守国家法律法规;
2、工程设计出水水质:《城市污水再生利用 城市杂用水水质》(GB/T18920-2002)中绿化标准;
BOD≤20mg/L、浊度≤10mg/L、氨氮≤20mg/L、溶解氧≥1.0mg/L
色度(度)≤30、pH=6-9、LAS≤1.0mg/L、粪大肠菌群数≤3个/L,铁≤0.3mg/L
锰≤0.1mg/L、溶解性总固体≤1000mg/L、总余氯:接触30min后≥1.0mg/L
管网末端≥0.2mg/L、嗅:无不快感。
4、根据实际情况制定合理的工艺流程、力求投资省、管理操作方便、运行费用低和避免二次污染的产生。
四、大菠萝网站入口工艺
一体化中水回用系统
1、工艺流程:
|
序号 |
设备名称 |
规格型号 |
材质 |
单位 |
数量 |
备注 |
|
1 |
调节池提升泵 |
Q=5m3/h，H=10m，N=0.55kw，配自耦装置，导杆及吊索 |
叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 |
台 |
2 |
1用1备 |
|
2 |
调节池潜水搅拌机 |
N=0.37kW，叶轮直径220mm，转速960r/min |
叶轮SS304，壳体铸铁，主轴SS304 |
台 |
2 |
|
|
3 |
一体化中水回用系统 |
Q=50m3/d ，尺寸为8.50×2.00×2.60m（H），含填料，曝气盘 |
耐候钢 |
套 |
2 |
耐候钢，含填料、曝气系统等 |
|
4 |
硝化液回流泵 |
Q=10m3/h，H=10 m，N=0.55 kW，配自耦装置，导杆及吊索 |
叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 |
台 |
2 |
1用1备 |
|
5 |
污泥回流/排泥泵 |
Q=5m3/h，H=10m，N=0.55kW，配自耦装置，导杆及吊索 |
叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 |
台 |
2 |
1用1备 |
|
6 |
曝气风机 |
Q=0.63m3/min，N=0.75kW，P=0.03MPa |
壳体铸铁，叶轮球铁，主轴优质碳素结构 |
台 |
2 |
1用1备 |
|
7 |
清水池提升泵 |
Q=5m3/h，H=10m，N=0.55kw，配自耦装置，导杆及吊索 |
叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 |
台 |
2 |
1用1备 |
|
8 |
循环泵 |
Q=21m3/h，H=10m，N=1.5kW，配自耦装置，导杆及吊索 |
叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 |
台 |
2 |
1用1备 |
|
9 |
出水提升泵 |
Q=5m3/h，H=10m，N=0.55kw |
叶轮球铁，泵壳铸铁，泵轴2Cr13，导杆及吊索SS304不锈钢 |
台 |
2 |
1用1备 |
|
10 |
电磁流量计 |
DN40 |
壳体SS304不锈钢 |
台 |
1 |
|
|
11 |
转子流量计 |
DN40 |
PVC |
台 |
2 |
|
|
12 |
转子流量计 |
DN50 |
PVC |
台 |
2 |
|
|
13 |
Y型过滤器 |
DN50 |
PVC |
台 |
1 |
|
|
14 |
气泵 |
500L/min，30kpa，480W |
|
台 |
2 |
|
